Cosa si intende per… BULLONATURA CON CONTRASTO



Per bullonatura con contrasto si intende un layout di bulloni in cui gli oggetti collegati reagiscono direttamente a compressione. Il materiale del componente più critico viene descritto da una legge costitutiva di tipo no tension. La zona in cui avviene lo schiacciamento è quella racchiusa nella poligonale di contrasto.



Nota: L’utente può anche richiedere che il contrasto collabori con dei bulloni che lavorano anche a compressione.

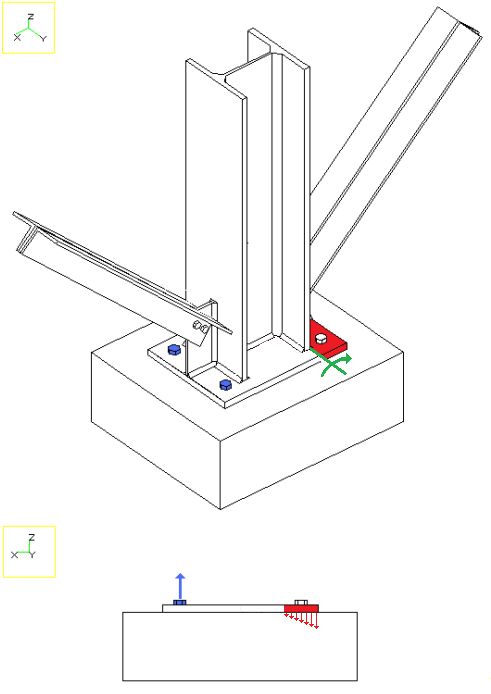

Nell’esempio di semplice flessione della colonna attorno al suo asse forte mostrato nella figura sottostante, se si sceglie come contrasto il blocco vincolo questo risulterà schiacciato in una zona ben delimitata e i bulloni in questa zona risulteranno scarichi (a meno che lavorino anche a compressione); dalla parte opposta i bulloni risulteranno tesi.





In presenza di azioni combinate, eccentricità, asimmetrie del collegamento, ecc. l’asse neutro si trova in posizioni diverse da combinazione a combinazione e da istanza a istanza.

È da sottolineare inoltre che la verifica del contrasto non esaurisce i controlli sui vari pezzi: sono infatti da considerare anche il taglio e la flessione nei bulloni, il rifollamento per i pezzi forati, la resistenza, ecc.



-----------------------------
