Dialogo: sezioni laminate ad H

fighsm

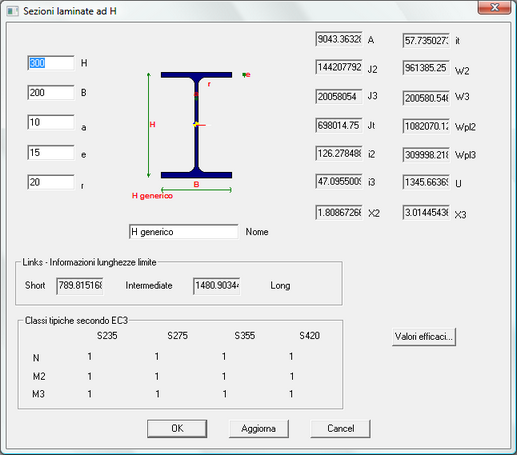

Questo dialogo consente di definire le quote di una laminata ad H generica e di studiarne le proprietà. Nel caso di profili standard HEA, HEB, HEM e IPE le quote non sono modificabili.

A destra del disegno della sezione ci sono tutte le quantità derivate dal calcolo comuni a tutte le sezioni. A sinistra del disegno della sezione vi sono le quote.

Il pulsante Aggiorna consente di aggiornare i dati a sfondo grigio sulla base dei dati a sfondo bianco (parametri liberi).

Il bottone Valori efficaci rimanda al dialogo in cui si calcolano le caratteristiche efficaci del profilo.

Sono presenti anche informazioni relative alle lunghezze limite per i links corti e intermedi in accordo a quanto specificato nell’Eurocodice 8 e alle classi tipiche secondo EC3.

Quote

hsm

Queste sezioni sono individuate dai seguenti parametri:

h altezza totale

b larghezza dell'ala

a spessore dell'anima

e spessore delle ali

r raggio ri curvatura del raccordo

Valgono le seguenti necessarie asserzioni:

*	tutte le quote devono essere maggiori di 0;

*	h >= 2e+2r

*	b >= 2e+2r

Il momento di inerzia torsionale non include gli effetti dell'ingobbamento (torsione secondaria).

Assi principali di inerzia e proprietà della sezione lorda

Gli assi principali y e z della sezione sono chiamati rispettivamente 2 e 3. Il momento d'inerzia J2 è quindi il momento d'inerzia della sezione rispetto all'asse y. Nella figura sono rappresentati il baricentro e l'asse principale 2 (y); l'asse 3 (z) è perpendicolare all'asse 2.

A area totale

J2 momento d'inerzia rispetto all'asse principale 2

J3 momento d'inerzia rispetto all'asse principale 3

Jt momento d'inerzia torsionale

i2 raggio d'inerzia rispetto all'asse principale 2

i3 raggio d'inerzia rispetto all'asse principale 3

X2 fattore di taglio per taglio parallelo all'asse 2

X3 fattore di taglio per taglio parallelo all'asse 3

it raggio d'inerzia torsionale

W2 modulo elastico di resistenza per flessioni attorno all’asse 2

W3 modulo elastico di resistenza per flessioni attorno all’asse 3

Wpl2 modulo plastico di resistenza per flessioni attorno all’asse 2

Wpl3 modulo plastico di resistenza per flessioni attorno all’asse 3

U superficie di verniciatura

-----------------------------
