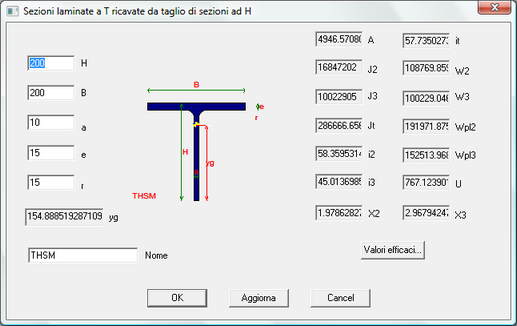

Questo dialogo consente di definire le quote di una laminata a T ottenuta per taglio di sezioni ad H e di studiarne le proprietà.
A destra del disegno della sezione ci sono tutte le quantità derivate dal calcolo comuni a tutte le sezioni. A sinistra del disegno della sezione vi sono le quote.
Il pulsante Aggiorna consente di aggiornare i dati a sfondo grigio sulla base dei dati a sfondo bianco (parametri liberi).
Il bottone Valori efficaci rimanda al dialogo in cui si calcolano le caratteristiche efficaci del profilo.
Quote

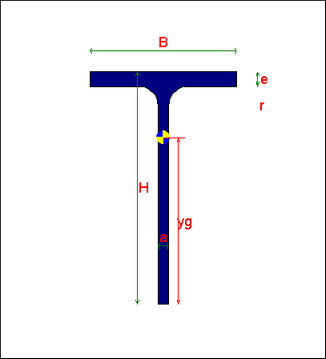

Queste sezioni sono individuate dai seguenti parametri:
h altezza totale
b larghezza dell'ala
a spessore dell'anima
e spessore delle ali
r raggio ri curvatura del raccordo
Valgono le seguenti necessarie asserzioni:
| * | tutte le quote devono essere maggiori di 0; |
| * | h >= e+r |
| * | b >= 2e+2r |
Il momento di inerzia torsionale non include gli effetti dell'ingobbamento (torsione secondaria).
Assi principali di inerzia e proprietà della sezione lorda
Gli assi principali y e z della sezione sono chiamati rispettivamente 2 e 3. Il momento d'inerzia J2 è quindi il momento d'inerzia della sezione rispetto all'asse y. Nella figura sono rappresentati il baricentro e l'asse principale 2 (y); l'asse 3 (z) è perpendicolare all'asse 2.
A area totale
J2 momento d'inerzia rispetto all'asse principale 2
J3 momento d'inerzia rispetto all'asse principale 3
Jt momento d'inerzia torsionale
i2 raggio d'inerzia rispetto all'asse principale 2
i3 raggio d'inerzia rispetto all'asse principale 3
X2 fattore di taglio per taglio parallelo all'asse 2
X3 fattore di taglio per taglio parallelo all'asse 3
it raggio d'inerzia
W2 modulo elastico di resistenza per flessioni attorno all’asse 2
W3 modulo elastico di resistenza per flessioni attorno all’asse 3
Wpl2 modulo plastico di resistenza per flessioni attorno all’asse 2
Wpl3 modulo plastico di resistenza per flessioni attorno all’asse 3
U superficie di verniciatura
-----------------------------
