Dialogo: sezioni RHS

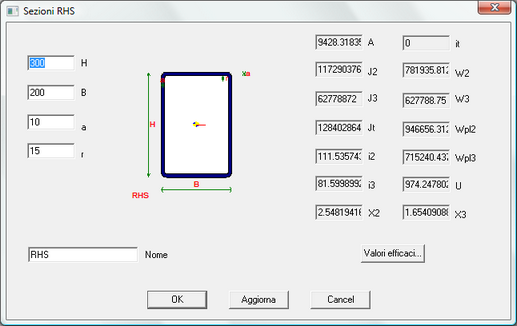

figrhs

Questo dialogo consente di definire le quote di una sezione RHS e di studiarne le proprietà.

A destra del disegno della sezione ci sono tutte le quantità derivate dal calcolo comuni a tutte le sezioni. A sinistra del disegno della sezione vi sono le quote.

Il pulsante Aggiorna consente di aggiornare i dati a sfondo grigio sulla base dei dati a sfondo bianco (parametri liberi).

Il bottone Valori efficaci rimanda al dialogo in cui si calcolano le caratteristiche efficaci del profilo.

Quote

rhs

Queste sezioni sono individuate dai seguenti parametri:

h altezza totale

b larghezza totale

a spessore

r raggio esterno di curvatura

Valgono le seguenti necessarie asserzioni:

*	tutte le quote devono essere maggiori di 0;

r>=a

h >= 2r

b >= 2r

Il momento di inerzia torsionale non include gli effetti dell'ingobbamento (torsione secondaria), ma è calcolato con la teoria di Bredt.

Assi principali di inerzia e proprietà della sezione lorda

Gli assi principali y e z della sezione sono chiamati rispettivamente 2 e 3. Il momento d'inerzia J2 è quindi il momento d'inerzia della sezione rispetto all'asse y. Nella figura sono rappresentati il baricentro e l'asse principale 2 (y); l'asse 3 (z) è perpendicolare all'asse 2.

A area totale

J2 momento d'inerzia rispetto all'asse principale 2

J3 momento d'inerzia rispetto all'asse principale 3

Jt momento d'inerzia torsionale

i2 raggio d'inerzia rispetto all'asse principale 2

i3 raggio d'inerzia rispetto all'asse principale 3

X2 fattore di taglio per taglio parallelo all'asse 2

X3 fattore di taglio per taglio parallelo all'asse 3

it raggio d'inerzia

W2 modulo elastico di resistenza per flessioni attorno all’asse 2

W3 modulo elastico di resistenza per flessioni attorno all’asse 3

Wpl2 modulo plastico di resistenza per flessioni attorno all’asse 2

Wpl3 modulo plastico di resistenza per flessioni attorno all’asse 3

U superficie di verniciatura

-----------------------------
