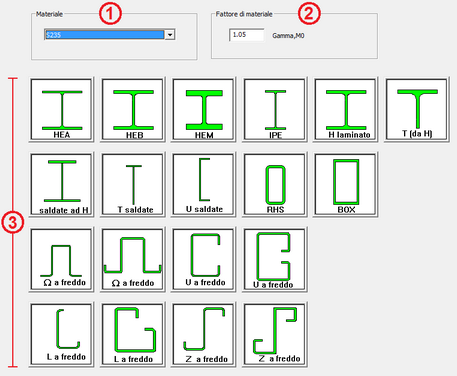

1. Si sceglie un materiale dal menu a tendina [facoltativo].



2. Si definisce il coefficiente di sicurezza [facoltativo].



3. Scelta del tipo di profilo: se si clicca un profilo di tipo HE o IPE verrà presentata una lista da cui scegliere uno dei profili standard, altrimenti si accede direttamente a un dialogo corrispondente al profilo cliccato.

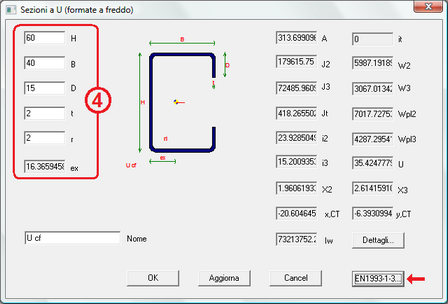

4. Dialogo del profilo: a eccezione dei profili di tipo HEX e IPE, per i quali le quote sono fisse, in tutti gli altri casi vanno definite le varie dimensioni in millimetri, dopodiché si preme l'opportuno bottone per accedere al dialogo di calcolo: per i profili formati a freddo, per gli altri profili.

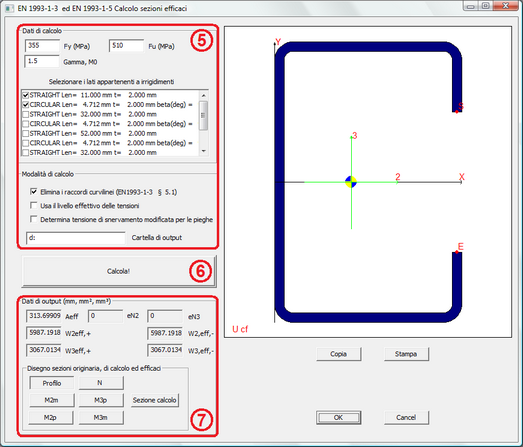

5. Si definiscono le impostazioni di calcolo.



6. Si esegue il calcolo delle proprietà.



7. Si visualizzano i risultati (valori efficaci, disegno sezione originaria, disegno sezione di calcolo, disegno sezioni efficaci).



8. Si esamina il tabulato di output.





Per una spiegazione dettagliata dei punti 5, 6 e 7 si rimanda alla voce Calcolo sezioni efficaci. Per il punto 8 si rimanda alla voce Tabulato.



-----------------------------
